AR-2Q22
Доступен для скачивания
краткий каталог продукции:
Цена: 3631 ... 4099 руб.
Клапан соленоидный нормально закрытый/нормально открытый прямого действия с поршнем пережимающий AR-2Q22 для управления потоком рабочей среды в двух трубках
Особенности:
- Подходит для использования с агрессивными или высокочистыми жидкостями в аналитических и медицинских приборах, а также в пищевой промышленности. Герметичное разделение механизма управления и жидкости внутри трубопровода предотвращает загрязнение частицами, вызванное трением движущихся частей, а также обеспечивает максимальную чистоту жидкостей
- Подходит для работы с трубками наружным диаметром до 6 мм, с толщиной стенки не менее 1 мм, из мягкого силикона или другого материала (твердостью по Шору до 50A)
- Рабочая среда может проходить в обоих направлениях
- Клапан прямого действия: для работы не требуется наличие давления в трубках
- Конструкция клапана исключает возникновение турбулентности или пустот и потери давления
Принцип действия и область применения:
Соленоидный клапан, пережимающий две трубки (верхняя нормально закрытая, нижняя нормально открытая) — это клапан, который при отсутствии напряжения на его индукционной катушке закрыт для потока рабочей среды через верхнюю трубку и открыт для потока рабочей среды через нижнюю. При подаче напряжения на катушку магнитный клапан этого типа пережимает нижнюю трубку и освобождает верхнюю и остается в таком положении все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения верхняя трубка закрыта, нижняя – открыта.
Технические характеристики:
| Параметр | Значение | |||
| Рабочая среда
| Агрессивные жидкости/газы, вода, воздух, инертные газы и пр. среды, пригодные к контакту с материалом используемых трубок
| |||
| Материал
| Корпуса
| Алюминий, нержавеющая сталь
| ||
| Прижимающей вставки
| Нейлон
| |||
| Температура рабочей среды
| Определяется свойствами трубок, по которой протекает среда (не входят в комплект поставки)
| |||
| Рабочее давление
| 0,0...0,15 МПа
| |||
| Наружный диаметр трубки
| до 6 мм
| |||
| Толщина стенки трубки | ≥ 1 мм | |||
| Температура окружающей среды
| −10...+60°С
| |||
| Катушка | AS10B, IP65 | AS24B, IP65 | ||
| Питание | =24 В, =12 В
| |||
| Мощность | 12 Вт | 15 Вт | ||
| Габаритные размеры | 83×48×54 мм
| |||
| Вес | 200 г | |||
Модификации:
| Обозначение
| Присоед.
| Pmin, МПа
| Pmax, МПа
| Вес, г
|
| AR-2Q22-2d6-PA
| пережимной, две трубки диаметром до 6 мм
| 0,0
| 0,15
| 200
|
Расшифровка обозначения на примере клапана AR-2Q22-2d6-XY:
AR-2Q22 – модель клапана.
6 – диаметр трубки в мм.
X – присоединение: P – пережимной.
Y – материал корпуса: A – алюминий, нержавеющая сталь.
AR-2Q22 – модель клапана.
6 – диаметр трубки в мм.
X – присоединение: P – пережимной.
Y – материал корпуса: A – алюминий, нержавеющая сталь.

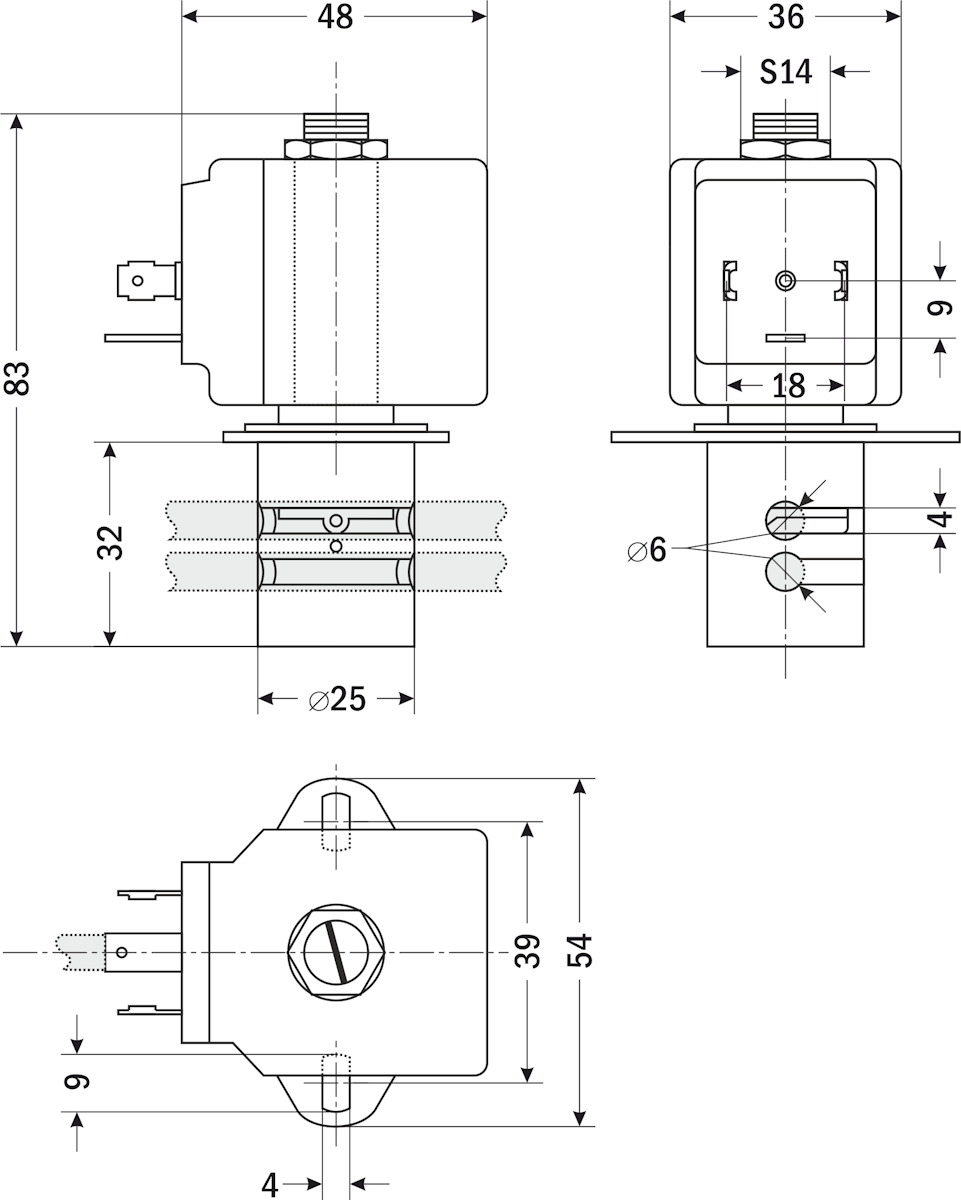

| Габаритные размеры |
 |
Версия: 2025-01-20-СДГ
| Документ | Дата обновления |
| Паспорт на AR-2Q22 | 21.01.2025 |
