HTA-18k
Доступен для скачивания
краткий каталог продукции:
Цена: 21938 руб.
Линейный актуатор HTA-18k представляет собой устройство, преобразующее вращательное движение низковольтного электродвигателя постоянного тока в линейное перемещение – втягивающее и выталкивающее движение.
Линейные актуаторы HTA-18k широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.
Линейные актуаторы HTA-18k широко применяют в промышленном и медицинском оборудовании, оборудовании для фермерских хозяйств, машиностроении и судостроении, системах вентиляции, офисной и домашней мебели и т. д.
Особенности:
- Корпус из высокопрочного металлического цинкового сплава
- Встроенные выключатели для отключения питания при достижении конечного положения
- Для подключения актуаторов используются блоки питания, например, БП67, БП97, DR
- Для управления актуаторами могут использоваться реверсивные переключатели на 2 или 3 положения с 4 контактами (например, AR-XB2-BD, AR-XB2-BDV, AR-XB2-BJ), кнопки с 4 контактами (например, AR-XB2-BAV, AR-XB2-BA, AR-XB2-BAWV), электропедали с 2 контактами (ЭПД-6404, ЭПД-6304, ЭПД-3406)

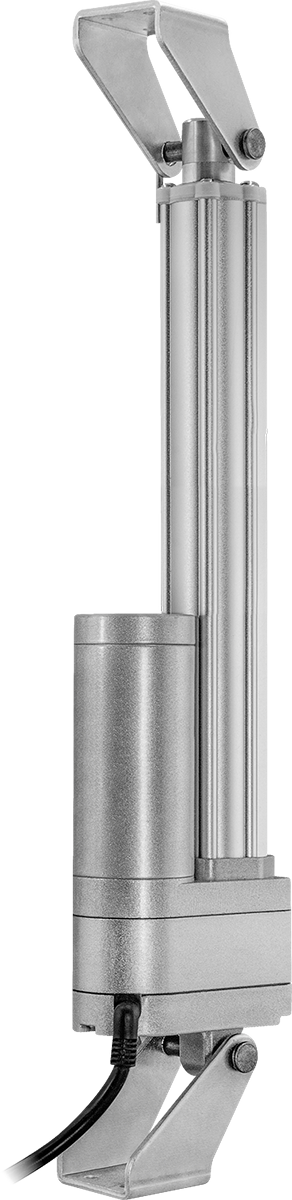

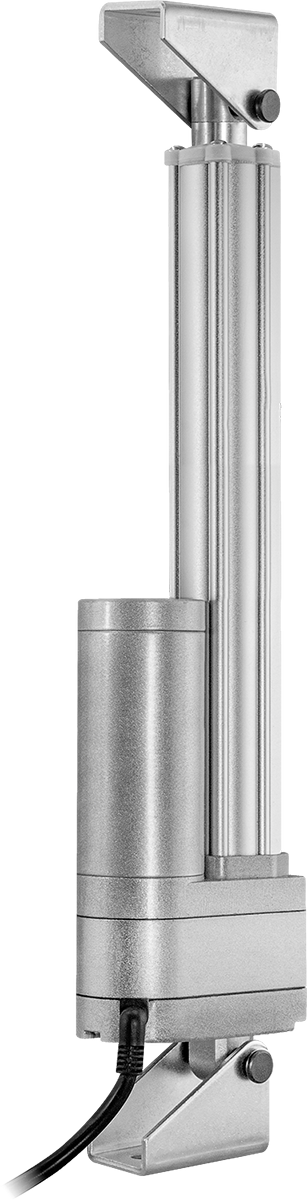

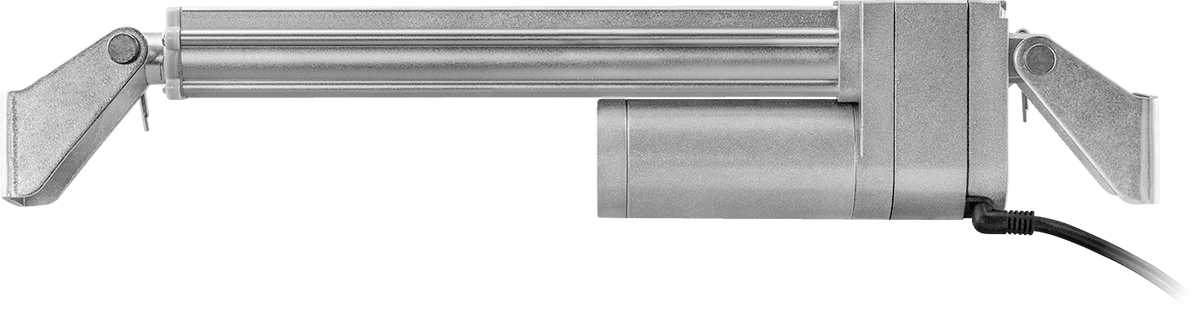

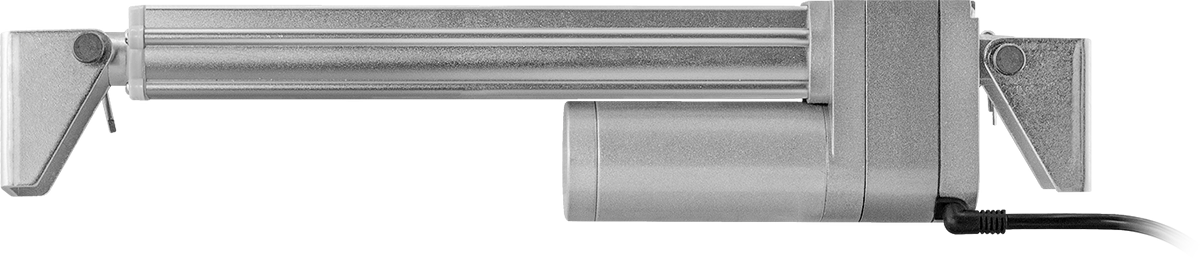

- Для крепления механизма актуатора к любым поверхностям рекомендуется использовать кронштейны КМА-01, КМА-12
Технические характеристики:
| Параметр | Значение |
| Максимальная нагрузка
| 1200 Н
|
| Длина хода штока (S)
| 200 мм
|
| Максимальная скорость (при полной нагрузке) | 8 мм/с |
| Максимальная скорость (без нагрузки) | 10 мм/с |
| Минимальный размер для установки | Длина хода штока (S) + 140 мм |
| Режим работы
| 2 мин ВКЛ, 18 мин ВЫКЛ
|
| Рабочий цикл | 10% |
| Питание | =12 В |
| Максимальный ток нагрузки | 7,5 А |
| Сопротивление потенциометра | 0...10 кОм |
| Степень пылевлагозащиты | IP65 |
| Сертификация | ISO9001-2008, CE, ROHS |
| Уровень шума |
≤ 45 дБ
|
| Температура эксплуатации | −20...+65°C |
| Длина провода | 670 мм |
Модификации:
| Модель
актуатора HTA-18k | Номинальная
нагрузка, Н | Max
ток нагрузки, А | Max скорость, мм/с
| |
| Без нагрузки | При полной нагрузке | |||
| -XXX-1200/10 | 1200 | 7,5
| 10
| 8
|
XXX – длина хода штока.
Расшифровка обозначения на примере актуатора НТА-18k-200-1200/10-DC12:
НТА-18k − модель актуатора;
200 − длина хода штока, мм;
1200 − номинальная нагрузка, Н;
10 − скорость, мм/с;
DC12 − напряжение питания =12 В.
НТА-18k − модель актуатора;
200 − длина хода штока, мм;
1200 − номинальная нагрузка, Н;
10 − скорость, мм/с;
DC12 − напряжение питания =12 В.

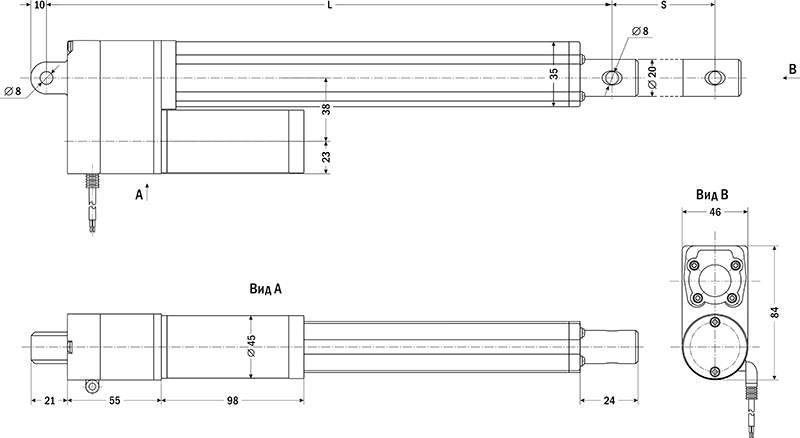

| Габаритные размеры |
 |
| Длина хода штока, мм | L, мм | S, мм | Габаритные размеры, мм | Вес, г |
| 200
| 340
| 200 | 84×46×365 | 1408 |
Версия: 2025-11-21-СДГ
| Документ | Дата обновления |
| Паспорт на HTA-18k | 24.12.2025 |
