КИР-14В
Доступен для скачивания
краткий каталог продукции:
Цена: 2009 ... 4302 руб.
Кран игольчатый КИР-14В – это стальной кран высокого давления с игольчатым затвором, выдерживающий скачки давлений сред различной агрессивности при высоких температурахОсобенности:
- Ручное управление краном
- Плавное регулирование потока рабочей среды
- Материал уплотнения в штоке: PTFE
- Высокая герметичность
- Надежность и простота конструкции
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Область применения: Кран игольчатый используется для оснащения трубных магистралей с жидкими и газообразными рабочими средами высокого уровня агрессивности и давления (химическая, пищевая, нефтеперерабатывающая и прочие виды промышленности). Широко применяется для присоединения аналитического и технологического оборудования (КИП). Является элементом современных систем кондиционирования и прочих инженерных коммуникаций. За счет простой конструкции запорного элемента и уплотнения металла по металлу игольчатый кран обеспечивает высокую герметичность даже при повышенных давлении и температуре.
Следует учитывать:
- подача рабочей среды возможна только в одном осевом направлении
- большое гидравлическое сопротивление
-
невозможность применения для вязких или сильно загрязненных сред

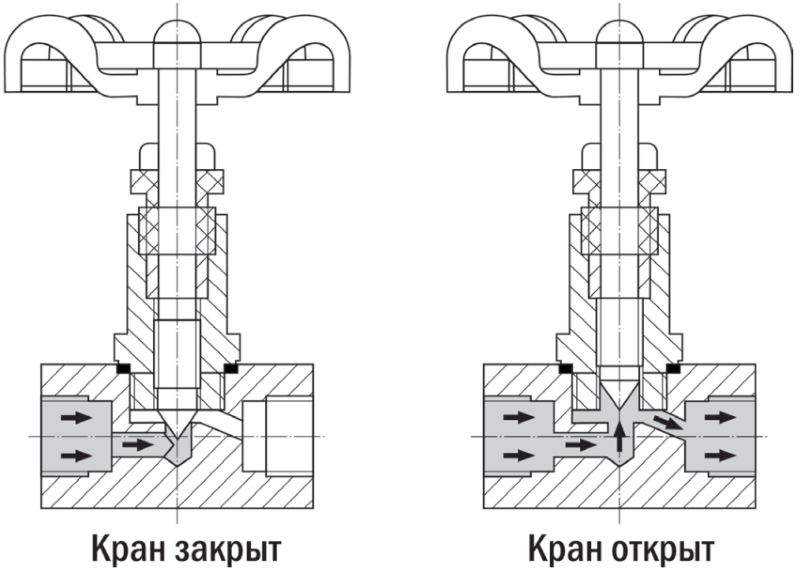

Принцип действия:Игольчатый кран КИР-14В представляет собой конструкцию запорной арматуры, затвор которой выполнен в форме узкого конусного цилиндра. При вращении рукоятки крана шток плавно перемещается по седлу вниз, перекрывая поток. При вращении рукоятки крана в обратную сторону шток поднимается вверх, открывая проход для рабочей среды трубопровода. Благодаря конической форме затвора возможна плавная регулировка потока рабочей среды в трубопроводе.
| Параметр
| Значение
|
| Рабочая среда
| Пар, вода, горячая вода, воздух, инертные газы, масла, азотная кислота, уксусная кислота |
| Материал корпуса крана/игольчатого затвора | Нержавеющая сталь |
| Материал уплотнения в штоке | PTFE |
| Температура рабочей среды | −20...+180°С |
| Максимальное рабочее давление | 41 МПа |
| Диаметр условного прохода
| 15...25 мм |
| Присоединение крана
| Резьбовое ½"...1"; М20×1,5 |
Модификации:
| Модель
| Ду, мм
| Kv, м³/ч
| Присоединение
| Вес, г
|
| КИР-14В-15-1/2-GSM
| 15
| 2,2
| ½"
| 607 |
| КИР-14В-15-20×1,5-MSM | 15 | 2,2 | М20×1,5 | 635 |
| КИР-14В-20-3/4-GSM
| 20
| 4,1
| ¾"
| 615 |
| КИР-14В-25-1-GSM
| 25
| 6,2
| 1"
| 880 |
Расшифровка обозначения на примере крана КИР-14В-15-1/2-XYZ:
КИР-14В – модель крана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба, M – метрическая резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: M – металл по металлу.
КИР-14В – модель крана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба, M – метрическая резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: M – металл по металлу.

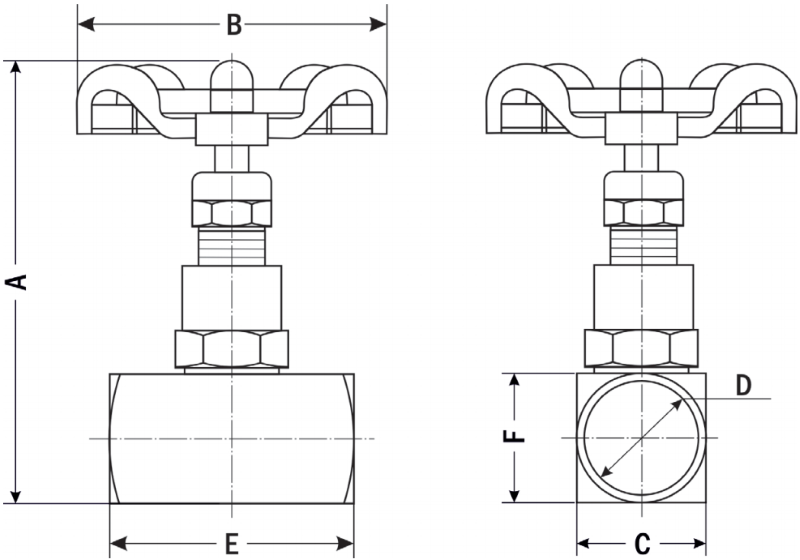

| Габаритные размеры |
 |
| Размеры, мм
| ||||
| КИР-14В, Ду, мм | ||||
| -15
| -15
| -20
| -25
| |
| D
| ½"
| М20×1,5 | ¾" | 1" |
| A
| 103 | 103 | 100 | 113 |
| B
| 72 | 72 | 59 | 72 |
| C
| 32 | 32 | 35 | 40 |
| E
| 60 | 64 | 64 | 70 |
| F
| 32 | 32 | 35 | 40 |
| Документ | Дата обновления |
| Паспорт на КИР-14В | 26.06.2025 |
