Диафрагма с плунжером
Доступен для скачивания
краткий каталог продукции:
Цена: 1057 ... 1931 руб.
Запасная диафрагма к клапанам AR-2W12, AR-2W21, AR-2W31, AR-YCDF11Таблица соотношения клапанов и диафрагм с различным диаметром условного прохода
Технические характеристики
| Диаметр условного прохода | Подходящие клапаны
|
| 12
| AR-2W12, AR-2W21, AR-2W31
|
| 15
| AR-2W12, AR-2W21, AR-2W31, AR-YCDF11 |
| 20
| AR-2W12, AR-2W21, AR-2W31 |
| 25 | AR-2W12, AR-2W21 |
| 32
| AR-2W21 |
| 40
| AR-2W12, AR-2W21 |
| 50
| AR-2W12, AR-2W21 |
| Параметр | Значение |
| Клапаны | AR-2W12, AR-2W21, AR-2W31, AR-YCDF11 |
| Диаметр условного прохода | 12 мм, 15 мм, 20 мм, 25 мм, 32 мм, 40 мм, 50 мм |
| Материал | VITON |
| Габаритные размеры | ||

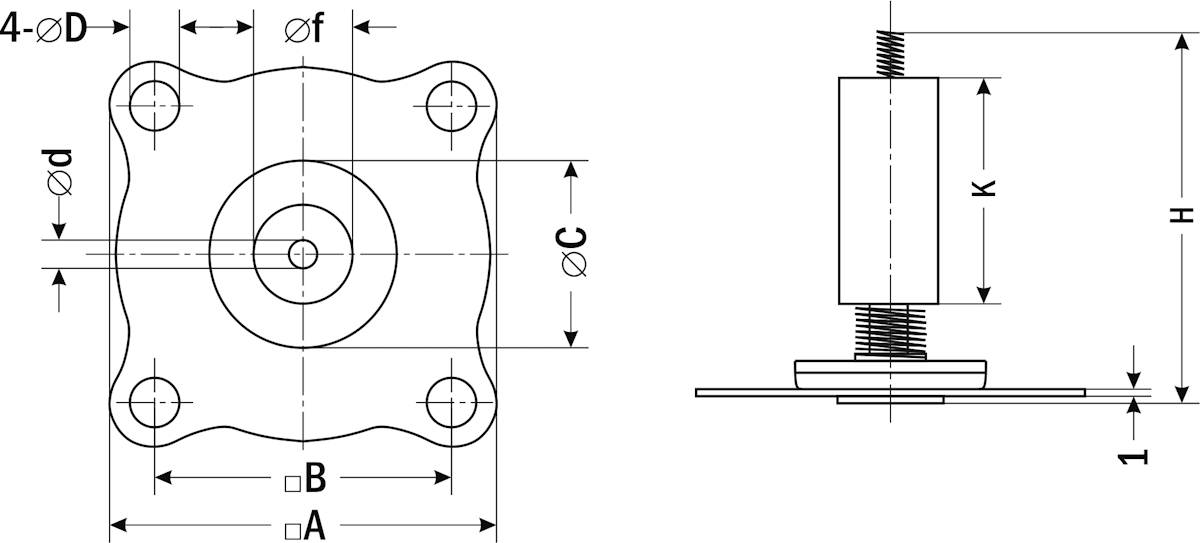

 Ду=12..20, 15, 25 мм
| ||

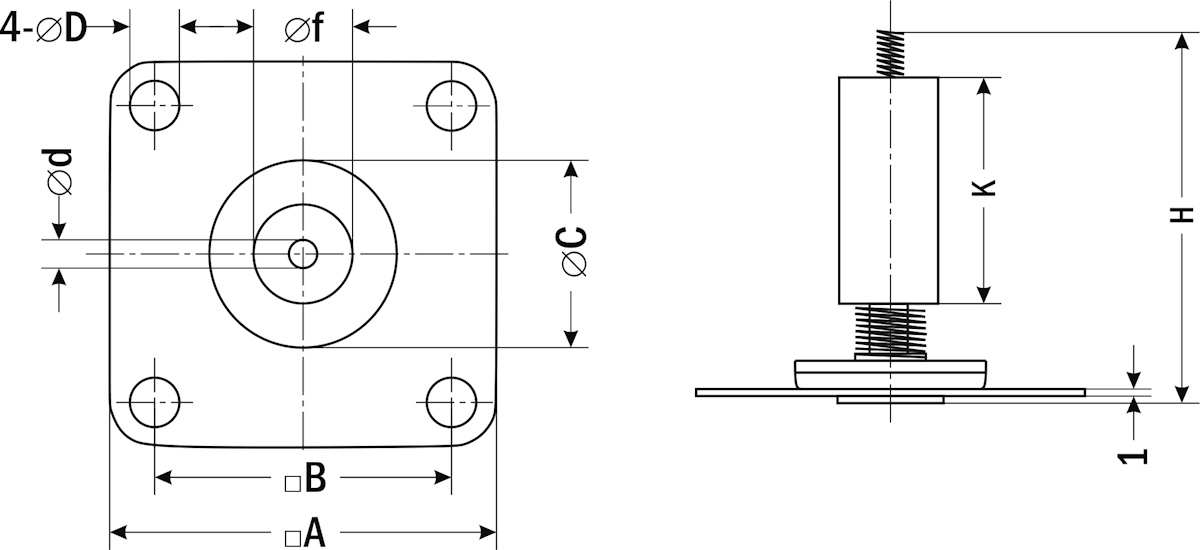

 Ду=32, 40, 50 мм
|
| ДУ | A, мм | B, мм | C, мм | D, мм | d, мм | f, мм | H, мм | К, мм |
| 12…20 мм
| 56
| 42
| 27
| 6
| 4
| 14
| 54
| 32
|
| 15 мм
| 56
| 42
| 27
| 6
| 4
| 14
| 54
| 32
|
| 25 мм
| 75
| 60
| 40
| 6
| 4
| 14
| 54
| 32
|
| 32 мм
| 87
| 64
| 49
| 8
| 5
| 18
| 72
| 45
|
| 40 мм
| 91
| 68
| 48
| 8
| 5
| 18
| 73
| 45
|
| 50 мм
| 112
| 92
| 67
| 11
| 5
| 18
| 80
| 53
|
