AR-2L
Доступен для скачивания
краткий каталог продукции:
Цена: 6300 ... 37954 руб.
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-2L предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Работа при высоком давлении до 1,5 МПа
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −5…+180°С
| |
| Рабочее давление | 0,1...1,5 МПа | |
| Диаметр условного прохода | 15...50 мм | |
| Присоединение | Резьбовое G½"...G2" | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Катушка | Мощность
| AC
| DC
| ||||
| ~220 В
| ~110 В | ~24 В | =24 В
| =12 В
| |||
|
AS03
IP65
| 38 ВА
| V
| V |
|
|
| |
| 28 ВА
|
|
| V |
|
| ||
| 38 Вт | V | V | |||||
| Y42H
IP54 | 35 ВА
|
|
| V
|
|
| |
|
ASEx545*
IP65
| 50 ВА | V |
|
|
|
| |
| 18 Вт |
|
|
| V |
| ||
| 23 Вт | V | ||||||
* Взрывозащищенная катушка
Модификации:
| Обозначение | Ду, мм | Дэф, мм
| Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
|
| AR-2L-15-1/2-GBP
| 15 | 17
| 4,1
| ½"
| 0,1
| 1,5
| 1320
|
| AR-2L-20/17-3/4-GBP
| 20 | ¾"
| 1453
| ||||
| AR-2L-25/20-1-GBP
| 25 | 20
| 10,2
| 1"
| 1560
| ||
| AR-2L-32/30-1.1/4-GBP
| 32 | 30
| 17,1
| 1¼"
| 2360
| ||
| AR-2L-40/30-1.1/2-GBP
| 40 | 1½"
| 2380
| ||||
| AR-2L-50-2-GBP
| 50 | 50
| 41
| 2"
| 5050
|
AR-2L – модель клапана.
20 – диаметр условного прохода в мм.
17 – Дэф (эффективный диаметр) в мм, если Дэф < Ду.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

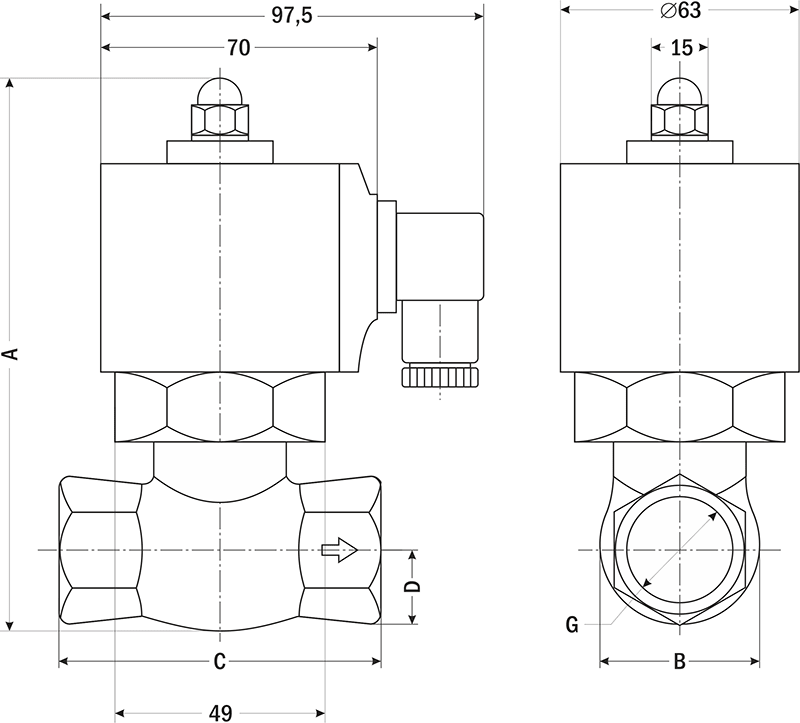

| Габаритные размеры |
 |
| Размер, мм
| AR-2L, модификации
| |||||
| -15
| -20/17
| -25/20
| -32/30
| -40/30
| -50
| |
| A
| 145
| 149
| 162
| 185
| 185
| 223
|
| B
| 39
| 46
| 52
| 69
| 74
| 94,5
|
| C
| 84
| 83
| 90,5
| 111
| 111
| 163
|
| D
| 15 | 18
| 26
| 35
| 37
| 47
|
| G
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на 2L | 07.03.2025 |
