AR-YCPS31
Доступен для скачивания
краткий каталог продукции:
Цена: 13694 ... 54082 руб.
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCPS31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С
| |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Питание | ~220 B, ~110 B, ~24 B, =24 B, =12 B | |
| Ду, мм | Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| 12...25 | S21H,
IP65 | 22 ВА | V
| V | V | ||
| 15 Вт | V | V | |||||
| ASE21H*,
IP65 | 5,5 ВА | V | |||||
| 10 Вт | V | V | |||||
| ASEx1320**,
IP65 | 28 ВА | V | |||||
| 20 Вт | V | V | |||||
| ASEx282**,
IP65 | 24 ВА | V | V | V | |||
| 17 Вт | V | V | |||||
| 32...50 | SD11H,
IP65 | 44 ВА
| V
|
|
|
| |
| 33 Вт
|
| V
|
| ||||
| SD01H,
IP65 | 35 ВА
| V
| V
| V
|
| ||
| 30 Вт
|
| V
| V | ||||
| ASEx545**,
IP65 | 50 ВА | V | V | V | |||
| 18 Вт | V | ||||||
| 23 Вт | V | ||||||
нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Взрывозащищенная катушка.
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin, МПа | Pmax, МПа | Вес, г
|
| AR-YCPS31-12-3/8-GSP
| 12
| 3,8
| ⅜"
| 0,0
| 1,0
| 700
|
| AR-YCPS31-15-1/2-GSP
| 15
| 3,8
| ½" | 700
| ||
| AR-YCPS31-20-3/4-GSP
| 20
| 8
| ¾" | 1000
| ||
| AR-YCPS31-25-1-GSP
| 25
| 10
| 1" | 1400
| ||
| AR-YCPS31-32-1.1/4-GSP
| 32
| 20
| 1¼" | 3160
| ||
| AR-YCPS31-40-1.1/2-GSP
| 40
| 25
| 1½" | 3000
| ||
| AR-YCPS31-50-2-GSP
| 50
| 41
| 2"
| 4100
|
Расшифровка обозначения на примере клапана AR-YCPS31-12-3/8-XYZ:
AR-YCPS31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
AR-YCPS31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

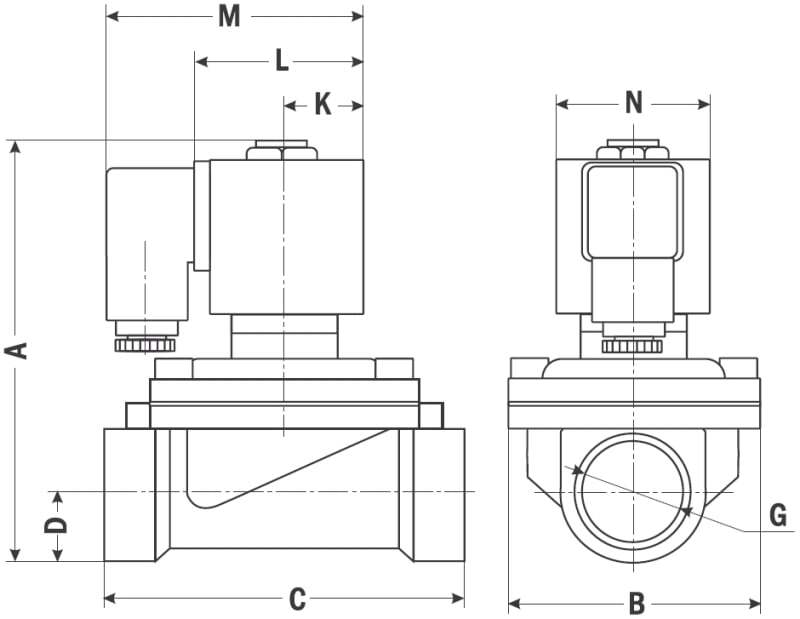

| Габаритные размеры |
 |
| Размер, мм
| YCPS31-12
| YCPS31-15 | YCPS31-20 | YCPS31-25 | YCPS31-32 | YCPS31-40 | YCPS31-50 |
| A
| 105
| 105
| 118
| 127
| 177
| 166
| 185
|
| B
| 48
| 48
| 60
| 72
| 96
| 95
| 120
|
| C
| 74
| 74
| 85
| 102
| 130
| 129
| 154
|
| D
| 13
| 13
| 13
| 20
| 28
| 27
| 32
|
| K
| 22
| 22
| 22
| 22
| 33
| 33
| 33
|
| L
| 47
| 47
| 47
| 47
| 75
| 75
| 75
|
| M
| 75
| 75
| 75
| 75
| 104
| 104
| 104
|
| N
| 38
| 38
| 38
| 38
| 56
| 56
| 56
|
| G
| ⅜"
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Версия: 2025-10-29-СДГ
| Документ | Дата обновления |
| Паспорт на YCPS31 | 07.03.2025 |
